籃式過濾器

: 更新時間2023-01-23 09:46:24; 產品名稱; 型??????? 號SD11、SD12; 公稱通徑DN65~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

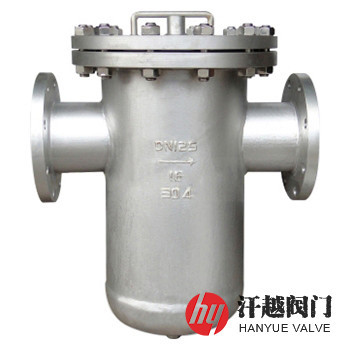

雙濾筒式籃式過濾器產品概述

SD12、SD11雙濾筒式籃式過濾器的濾芯由籃狀濾筒和安裝在其內的圓柱狀濾筒組成，并放置在筒體中，且它的傾斜面開口卡接在傾斜的濾座上與入口相通，上部則抵在筒體上端的法蘭蓋的密封面上通過螺栓螺母壓緊固定，當介質由進料口進入，經濾芯過濾后從出料口流出，其中的機械雜質則沉積在濾籃底部或緊緊附著在圓柱狀濾筒的濾網上，在籃式過濾器的工作過程中，這些固體顆粒在流體流動和壓力作用下越積越厚，當進出口壓差達到一定值后，只需拆開筒蓋對濾網進行清洗即可。該過濾器加大了濾網的有效工作面積，減少了清理頻次，特別適用于原油或其它液體及氣體物料的過濾，防止管道中的機械雜質對下游設備或儀表的正常工作和運轉造成影響，達到穩定工藝過程，保障安全生產的目的。本系列產品有SD11法蘭連接雙濾筒式籃式過濾器和SD12焊接連接雙濾筒式籃式過濾器兩種結構形式。

雙濾筒式籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	接管	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	封頭	20	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭	A105	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	法蘭蓋	Q235B	15CrMo	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
7	濾芯	304	304	304	316	316L
8	螺柱	35CrMo	35CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMo	30CrMo	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	排放口	304	304	304	316	316L
11	放空口	304	304	304	316	316L

雙濾筒式籃式過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-2021 化工管道過濾器系列
法蘭標準	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
檢驗試驗	HG/T 21637-2021 化工管道過濾器系列
過濾精度	0.02mm ~ 16.0mm

雙濾筒式籃式過濾器結構尺寸

公稱壓力 PN	公稱直徑 DN	尺寸(mm)					排放口 B1	放空口 B2
公稱壓力 PN	公稱直徑 DN	L	H	H1	H2	L1	排放口 B1	放空口 B2
10 ~ 40	65	373	364	174	637	40	NPT ?	NPT ?
	80	399	417	214	719	50	NPT ?	NPT ?
	100	459	508	272	881	70	NPT ?	NPT ?
	125	513	617	345	1079	90	NPT 1	NPT ?
	150	565	724	404	1276	120	NPT 1	NPT ?
	200	617	793	446	1397	135	NPT 1	NPT ?
	250	666	893	495	1544	150	NPT 1	NPT ?
	300	718	997	563	1739	160	NPT 1	NPT ?
20(Class150) 50(Class300)	65	410	373	174	637	40	NPT ?	NPT ?
	80	460	426	214	719	50	NPT ?	NPT ?
	100	530	514	272	881	70	NPT ?	NPT ?
	125	600	623	345	1079	90	NPT 1	NPT ?
	150	660	727	404	1276	120	NPT 1	NPT ?
	200	730	793	446	1397	135	NPT 1	NPT ?
	250	810	889	495	1544	150	NPT 1	NPT ?
	300	890	898	563	1739	160	NPT 1	NPT ?
以上為PN10~40及Class150~300法蘭連接結構尺寸，如需其他規格或焊接連接結構尺寸，請聯系我們！

雙濾筒式籃式過濾器結構圖

濾筒式籃式過濾器

本產品有無支腿和帶支腿兩種結構，默認的為無支腿形式，如需帶支腿煩請在合同中說明。尊敬的用戶，如你需訂購我廠管道過濾器產品，咨詢時煩請說明類型代號、殼體材料、公稱尺寸、公稱壓力或壓力等級、端部連接型式、濾芯材質及過濾精度等，我公司可按客戶需求承接定制。
